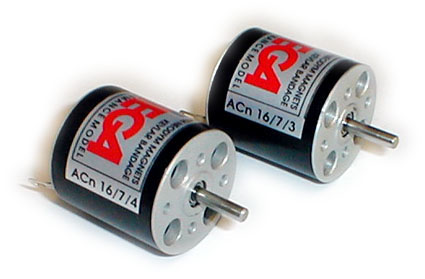

MEGA ACn 16/7/8
- Kompletní specifikace
- MEGA ACn 16/7/8Není skladem1 990 Kč1 645 Kč bez DPH
Pro větroň do 1300g,trenér do 1200g,akrobat do 1200g,3D do 450g,regulátor 20-25A
Je navržen pro přímý pohon elektroletů – zejména elektrovětroňů do 1,2 kg s napájením 7-mi až 8-mi článkovou baterií nebo 2 články Li-Pol baterií. Rozměrově odpovídá tento model motorům řady MIG400.
Velký kroutící moment tohoto motoru umožňuje použít vrtule o velikosti 6“ až 8“ např. Aeronaut Glas nebo Carbon (pevné vrtule) nebo sklopné vrtule 8,5x5" CAM Aeronaut pro elektrovětroně a to se 6, 7 nebo 8-mi článkovou baterií. Pro 3D létání s modely do 450 gramů vrtule 10x4,7"APC, 7 článků.
- Elektrovětroň na 7-8 článků NiCd (NiMH) nebo 2 články Li-POL, Li-ION, do 1,2 kg - doporučená vrtule na 7 a 8 článků 8,5x5“ sklopná Graupner CAM. Tento typ elektromotoru zvládá na přímý pohon sklopné vrtule o rozměru až 8“ (210 mm) přičemž proudový odběr motoru s touto vrtulí za letu je pouze 8A - velice výhodné je použít i pro tento motor 2 články Li – Pol 1200 mAh a vrtule 8,5x5", proudový odběr za letu je do 7A.
- Větší modely PARK FLYERů - doporučená vrtule 9x4,7“, 10x4,7" APC, 6 - 8 článků NiCd, NiMH nebo 2 články Li–POL, a vrtule APC 9x3,8“, 9x4,7 “,10x4,7" APC, nebo jako velmi výkonný pohon se 3 články Li – Pol, a vrtule APC 9x3,8“, 9x4,7" s proudovým odběrem pod 12A.
- 3D létání pro modely do 450 g - doporučená vrtule: 9x3,7“ 9x4,7“, 10x4,7" APC. Nejlepší výsledky s modelem do hmotnosti cca 400 g lze dosáhnout použití 2 článků Li–POL baterií 1200 mAh a vrtule APC 9x3,8“, nebo také 7 článků NiCd, NiMH s doporučenou vrtulí 9x4,7“, 10x4,7" APC, proud za letu nepřesáhne 10 A. Lze použít jako velmi výkonný pohon pro těžší modely cca do 600g se 3 články Li–POL, a vrtule APC 9x3,8“, 9x4,7" s proudovým odběrem pod 12A.
- Akrobatické modely do 1,2kg se 7 - 8 články NiCd, NiMH nebo 3 články Li-POL, Li-ION. Doporučená vrtule 8,5x5" Aeronaut Glas nebo Graupner.
Technické údaje pro použití motoru MEGA ACn 16/15/8
- max otáčky : 55 000 ot/min
- proud při max. účinnosti 3 - 10 A
- doporučený regulátor : regulátor na 18A ... nejlépe MGM 18A +3ph, JES 18A
Naměřené údaje s motorem MEGA ACn 16/15/8
| počet článků | vrtule 7x4“ (přímý pohon) | vrtule 7x7“ (přímý pohon) | vrtule 8,5x5“ (přímý pohon) | |||
|---|---|---|---|---|---|---|
| otáčky [ot/min] | proud [A] | otáčky [ot/min] | proud [A] | otáčky [ot/min] | proud [A] | |
| 7 | 8300 | 4,6 | 8000 | 5,9 | 7800 | 6,7 |
| 8 | 9700 | 6,1 | 9150 | 7,7 | 9000 | 8,5 |
Naměřené údaje s motorem MEGA ACn 16/15/8 pro 3D létání
| počet článků | Vrtule 10x4,7“ APC E ( SLOW FLY ) | Vrtule 9x4,7“ APC E (SLOW FLY ) | ||
|---|---|---|---|---|
| otáčky [ot/min] | proud [A] | otáčky [ot/min] | proud [A] | |
| 7 | 5200 | 9,7 | 6000 | 7,2 |
| 8 | 5600 | 11,8 | 6650 | 8,6 |
| 9 | 6200 | 13,8 | 7300 | 10,3 |
| 10 | 6500 | 15,8 | 7950 | 11,7 |
| 11 | 8500 | 13,4 | ||
| 12 | 9100 | 15 | ||
Naměřené údaje s motorem MEGA ACn 16/15/8
| Napětí [V] | Vrtule AE CAM Carbon 9x5", r.40mm | Vrtule AE CAM Carbon 10x6", r.40mm | ||
|---|---|---|---|---|
| otáčky [ot/min] | proud [A] | otáčky [ot/min] | proud [A] | |
| 7 | 5580 | 6.7 | ||
| 8 | 6180 | 8,2 | ||
| 9 | 7400 | 7.4 | 6780 | 9,8 |
| 10 | 8080 | 8,7 | 7300 | 11,1 |
| 11 | 8720 | 10 | 7800 | 12,7 |
| 12 | 8260 | 14,2 | ||
