Gyro GY430 Heli MEMS

Charakteristika

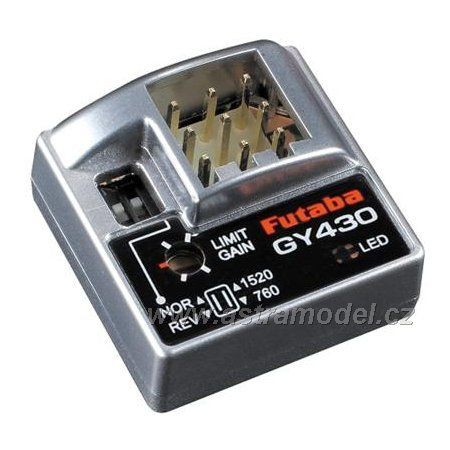

Kvalitní jednoosé MEMS gyro Futaba GY430 pro RC vrtulníky s mechanickým stabilizátorem (tj. padly). Díky miniaturním rozměrům a hmotnosti pouze 3.5 g je vhodné i pro menší RC modely vrtulníků. Gyro má volitelnou funkci AVCS (též Heading-Lock), nastavitelnou šířku impulzu pro serva (1520 nebo 760 µs) a nastavitelný zisk gyra přes vysílač či pevně otočným trimem, které je umístěno na gyru. Gyro je kompatibilní se sběrnicí S.BUS i nejnovější S.BUS2. Pomocí této sběrnice je možné servo i programovat. Programování gyra je nutné pouze v případě použití S.BUS/S.BUS2 sběrnice. Signalizace stavu gyra pomocí dvoubarevné LED diody.

Gyro je opatřeno třemi konektory: vstupní kanál, kanál pro nastavení zisku a výstupní kanál pro servo řízení vyrovnávacího rotoru. Gyro lze provozovat samozřejmě se standardními přijímači s PWM výstupem, avšak majitele RC souprav Futaba mohou s výhodou používat systém S.BUS či S.BUS2. V tomto případě půjde do gyra z přijímače pouze jeden kabel, ve kterém se přenáší jak výchylka směrovky, tak i nastavený zisk gyra. Na výstupu bude výsledný PWM signál pro řízení serva. Použitím S.BUS/S.BUS2 ušetříte hmotnost jednoho kabelu. Při použití systému S.BUS/S.BUS2 je však nutné na gyru nastavit číslo kanálu, kde se má odečítat výchylka a zisk.

Programové funkce

• AVCS (Heading Lock): Vrtulník vždy drží požadovaný směr (např. bez ohledu na směr větru). Funkci AVCS lze vypnout nebo zapnout pomocí DIP přepínače na vrchní části gyra.
• Nastavení šířky impulzu serva: Lze zvolit šířku impulzu pro řízení serva vyrovnávacího rotoru na 720 nebo 1520 µs. Volba se provádí DIP přepínačem na vrchní části gyra podle typu použitého serva.
• Max. výchylka: Pomocí trimu na gyru lze nastavit max. pravou a levou výchylku serva řízení ocasní vrtulky.
• Zisk: Zisk gyra lze měnit typicky pátým kanálem vysílače nebo jej nastavit napevno trimem na vrchní části gyra.

Obsah balení

Balení obsahuje gyro Futaba GY430 pro vrtulníky, dva propojovací servo kabely délky 20 cm, plastový šroubovák, oboustranné lepicí podložky, pásek suchého zipu, český návod k použití.
